Tasarım Alanı

Üst sayfa: PAW Robot/Stüdyo › İş Akışı Tasarımı Hedef kitle: RPA Geliştiricileri Ön koşullar: İş akışı açık


Genel Bakış

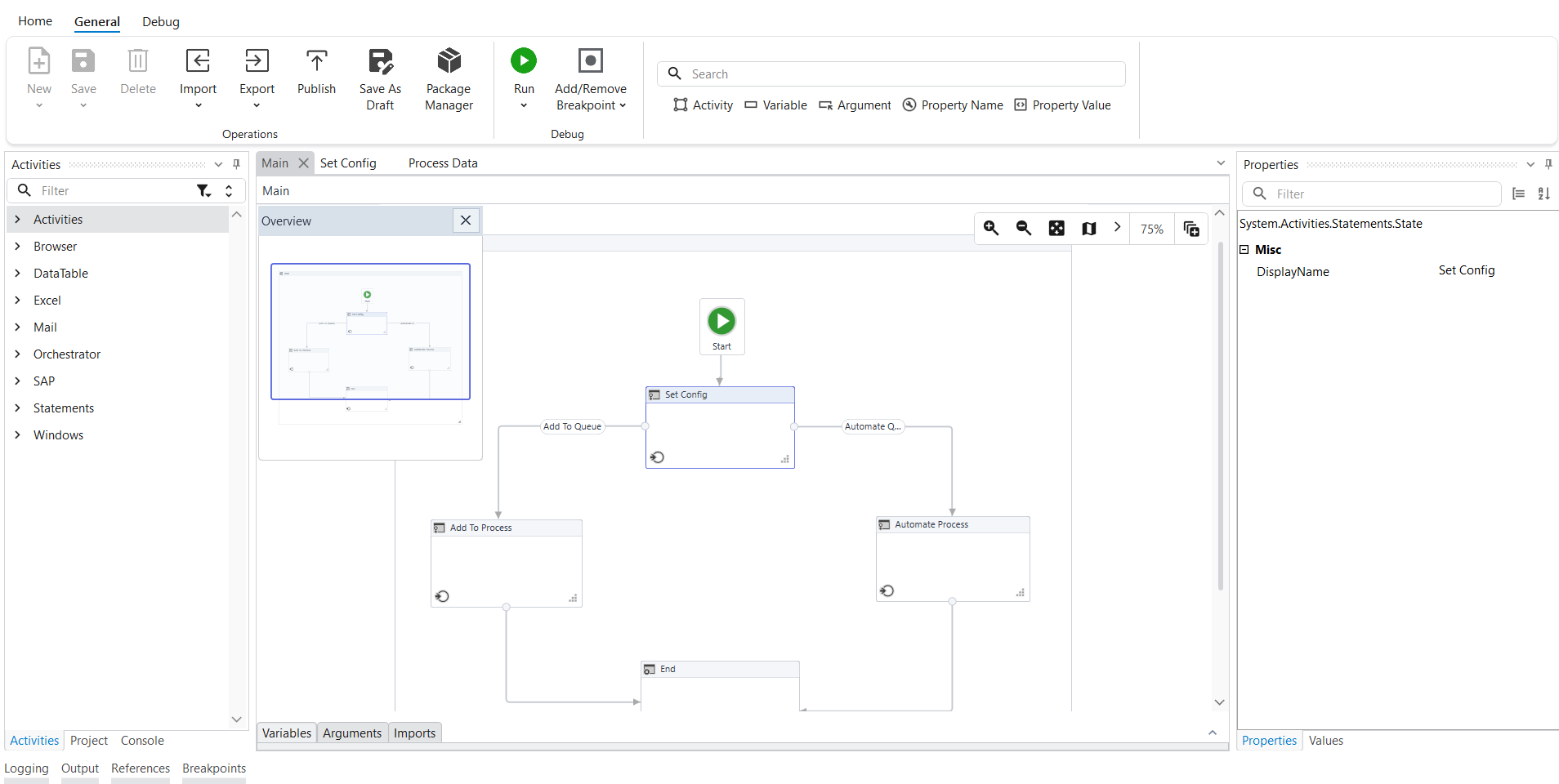

Tasarım Alanı, iş akışlarını görsel olarak tasarlamanızı sağlayan merkezi editördür. Aktiviteleri sürükle-bırak ile yerleştirir, bağlantılar otomatik oluşturulur.

Bu sayfada öğrenecekleriniz:

  • Designer araçları ve navigasyon

  • Aktivite ekleme ve düzenleme

  • Zoom ve mini harita

  • Tasarım zamanı düzenlemeler


Designer Özellikleri

Özellik

Açıklama

Sürükle-bırak

Aktiviteler panelinden designer'a sürükleyin

Zoom

Yakınlaştırma/uzaklaştırma

Mini harita

Büyük iş akışlarında navigasyon

Visual Tracking

Çalışma sırasında aktif aktivite vurgusu

Sekmeler

Birden fazla iş akışı paralel açık


Aktivite Ekleme

Yöntem 1: Sürükle-bırak

  1. Sol Aktiviteler panelinden aktiviteyi seçin

  2. Designer alanına sürükleyin

  3. Bağlantı noktasına bırakın

Yöntem 2: + düğmesi

Tasarım alanında bağlantı noktasındaki + düğmesine tıklayın, açılan listede aktiviteyi arayıp seçin.

Yöntem 3: Kopyala-yapıştır

Mevcut aktiviteleri Ctrl+C / Ctrl+V ile kopyalayın.


Aktivite Düzenleme

İşlem

Kısayol

Açıklama

Yeniden Adlandır

F2

DisplayName değiştirir

Dokümantasyonu aç

F1

Seçili aktivitenin dokümantasyon sayfasını açar

Yeniden adlandırmayı iptal et

Esc

Satır içi yeniden adlandırmayı iptal eder, önceki ad geri gelir

Yorum Satırı Yap

Ctrl+D

Aktiviteyi devre dışı bırakır

Yorum Satırından Çıkar

Ctrl+E

Devre dışı aktiviteyi etkinleştirir

Try-Catch ile sar

Ctrl+T

Seçili aktiviteyi try-catch bloğuna alır

Parametreleri sağ Özellikler panelinden düzenleyin.


Main ve Mapping Sekmeleri

Bazı aktivitelerde (State Machine vb.) Main ve Mapping alt sekmeleri bulunur. Alt süreçler ve durum geçişleri bu sekmeler arasında yönetilir.


İş Akışı Tasarımcı Bağlam Menüsü

Aktiviteye sağ tıklayarak:

  • Durma Noktasını Ekle/Çıkar

  • Durma Noktası Ayarları

  • Buradan çalıştır (F7) / Buraya kadar çalıştır (Shift+F7)

  • Aktivite sil

  • Kopyala / Yapıştır
